상상해 보세요.

우주 공간, 지구에서 400킬로미터 떨어진 저궤도.

두 대의 거대한 스타십이 조용히 다가와 정밀하게 도킹합니다. 그 순간, 초저온 액체 메탄 100톤이 한쪽에서 다른 쪽으로 한 방울도 증발하지 않고 순식간에 옮겨갑니다.

연기 한 점, 누출 한 방울 없이. 이 장면은 SF 영화가 아닙니다.

2026년, 스페이스X가 실제로 시연할 현실입니다. 오늘은 스페이스X가 특허로 철저히 보호하고 있는 궤도 재급유 시스템의 모든 비밀을, 화학부터 열역학, 제어공학, 특허 전략까지 완전히 파헤쳐보겠습니다.

이 기술이 없으면 화성 유인 착륙은 불가능하고, 이 기술이 있으면 인류는 진짜 다행성 종이 됩니다.

자, 지금부터 시작합니다. 이 특허의 핵심은 크게 두 주인공으로 나뉩니다. 하나는 탱커 스타십, 연료만 가득 싣고 올라와 ‘주유기’ 역할을 하는 우주선이고,

다른 하나는 클라이언트 스타십, 화성이나 달로 실제 임무를 수행하는 우주선입니다.

2026년 현재 계획으로는 V3 스타십이 이미 도킹 포트와 추진제 이송 하드웨어를 기본으로 탑재하고 있어요. 한 번의 화성 미션에 8번에서 16번 정도의 탱커가 필요할 정도로 대규모입니다.

전체 시스템은 네 가지 핵심 서브시스템으로 완벽하게 통합돼 있습니다.

1. 첫째, 자율 랑데부 및 도킹 시스템.
2. 둘째, 극저온 유체 이송 시스템.
3. 셋째, 능동형 열과 압력 제어 시스템.
4. 넷째, 통합 비행 제어 및 관제 시스템입니다.

이 아키텍처는 단순한 주유가 아니라, 우주에 떠 있는 거대한 로봇 유체 관리 시설이라고 보시면 됩니다.

이제 각 구성 요소를 하나씩 자세히 들여다보겠습니다. 먼저 도킹 인터페이스입니다. 아폴로 시대의 프로브-앤-드로그 방식에서 완전히 진화했어요. 대구경 유체 이송 포트와 데이터, 전력 커넥터를 한 번에 연결합니다.

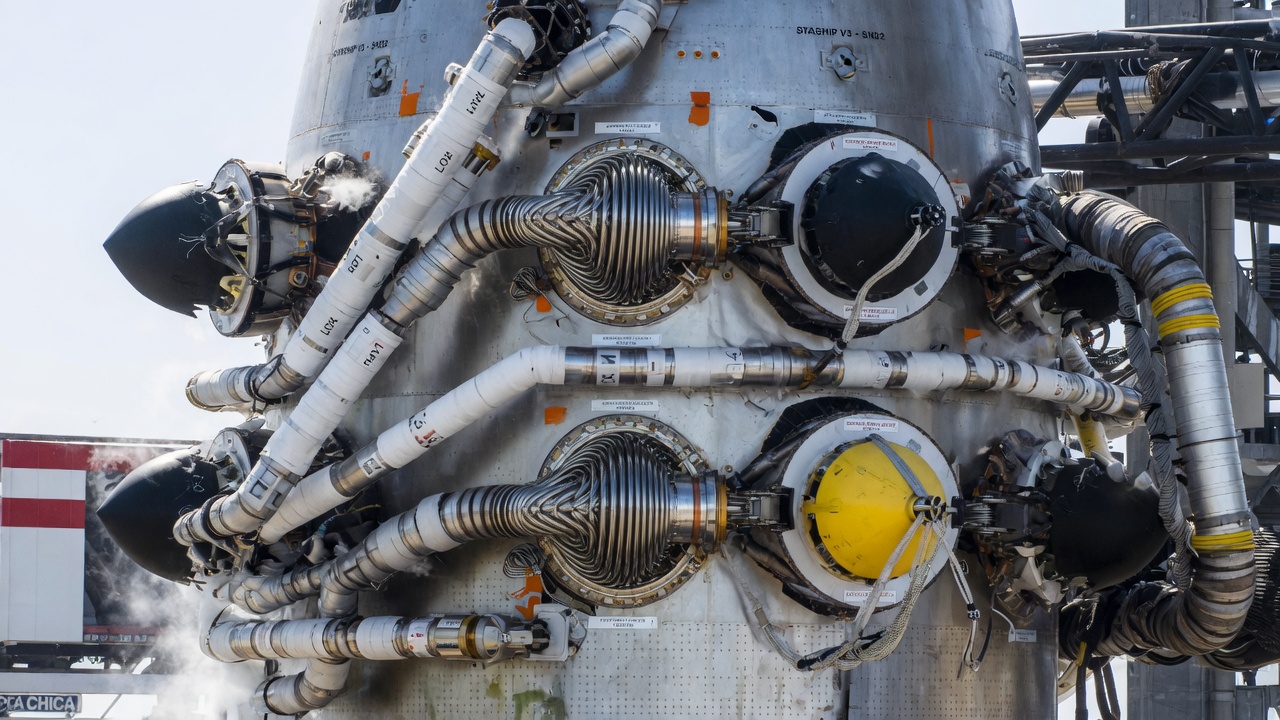

극저온 연료가 흐르는 라인의 밀봉이 가장 중요하죠. 특허는 다중 금속 실과 극저온에서도 탄성을 유지하는 특수 합금 벨로우즈를 써서, 열 수축으로 생기는 미세 누출까지 완벽히 막습니다. V3 스타십에는 이미 외부에 도킹 드로그 4개가 장착돼 있어요.

다음은 극저온 이송 라인입니다.

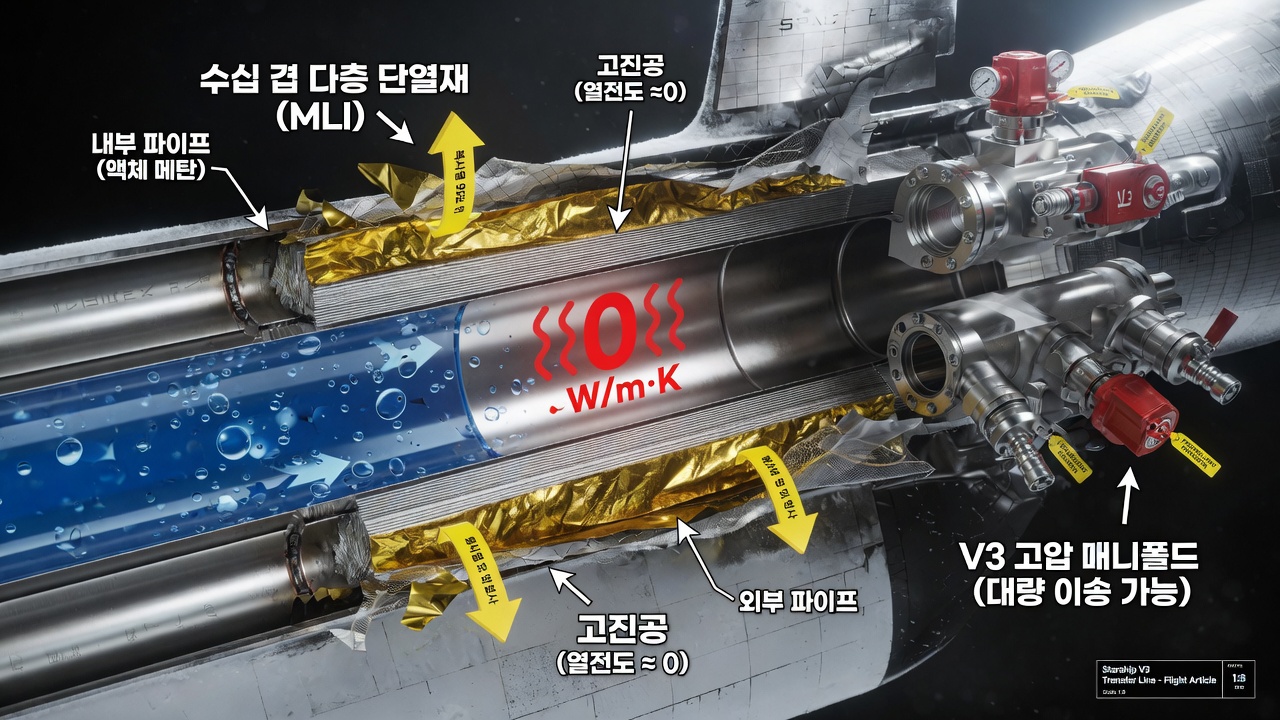

배관은 진공 재킷 구조로, 내부 파이프와 외부 파이프 사이를 고진공으로 만들어 열전도를 거의 zero로 차단하고, 수십 겹의 다층 단열재로 복사열을 95% 이상 반사시킵니다. V3에서는 고압 매니폴드를 새로 설계해서 빠른 대량 이송도 가능하게 했어요.

시스템의 진짜 심장은 능동형 극저온 냉각기입니다. 터보-브레이튼 사이클을 기반으로 해서, 탱크 위쪽에 생기는 증발 가스를 포집하고 압축하고 냉각해서 다시 액체로 만들어 탱크로 돌려보냅니다. 단순히 단열재로 막는 게 아니라, 들어오는 열을 능동적으로 제거하는 혁신적인 방법이죠.

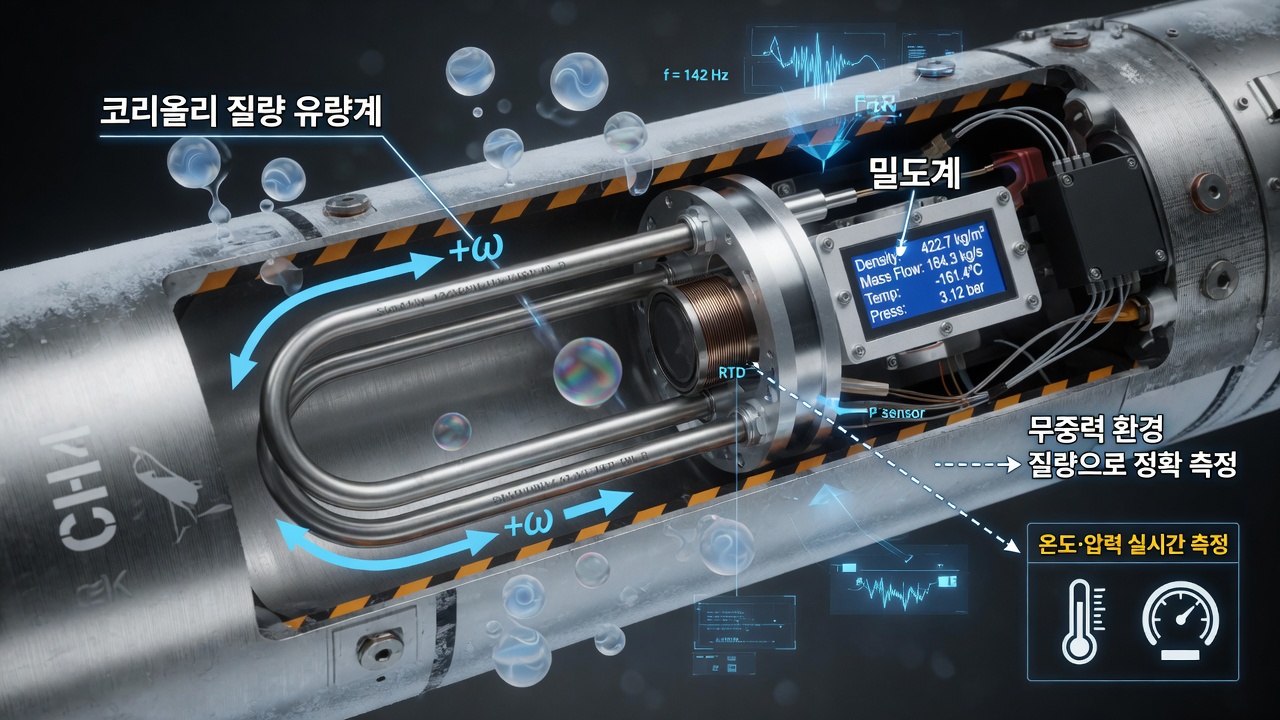

마지막으로 질량 유량계와 밀도계입니다. 무중력 환경에서는 부피가 아니라 질량으로 정확히 재야 하니까, 코리올리 효과를 이용한 질량 유량계를 사용하고, 온도와 압력을 실시간으로 측정해 밀도까지 계산합니다.

이 시스템의 성능은 숫자로도 명확하게 설명됩니다.

먼저 탱크로 들어오는 총 열량은 복사열, 전도열, 내부 장비 발열의 합으로 계산돼요.

공식은 능동형 냉각기는 이 총 열량보다 크거나 같은 냉각 능력을 내야 제로 보일오프를 달성할 수 있어요.

이송률은 압력차를 이용한 식으로 계산합니다.

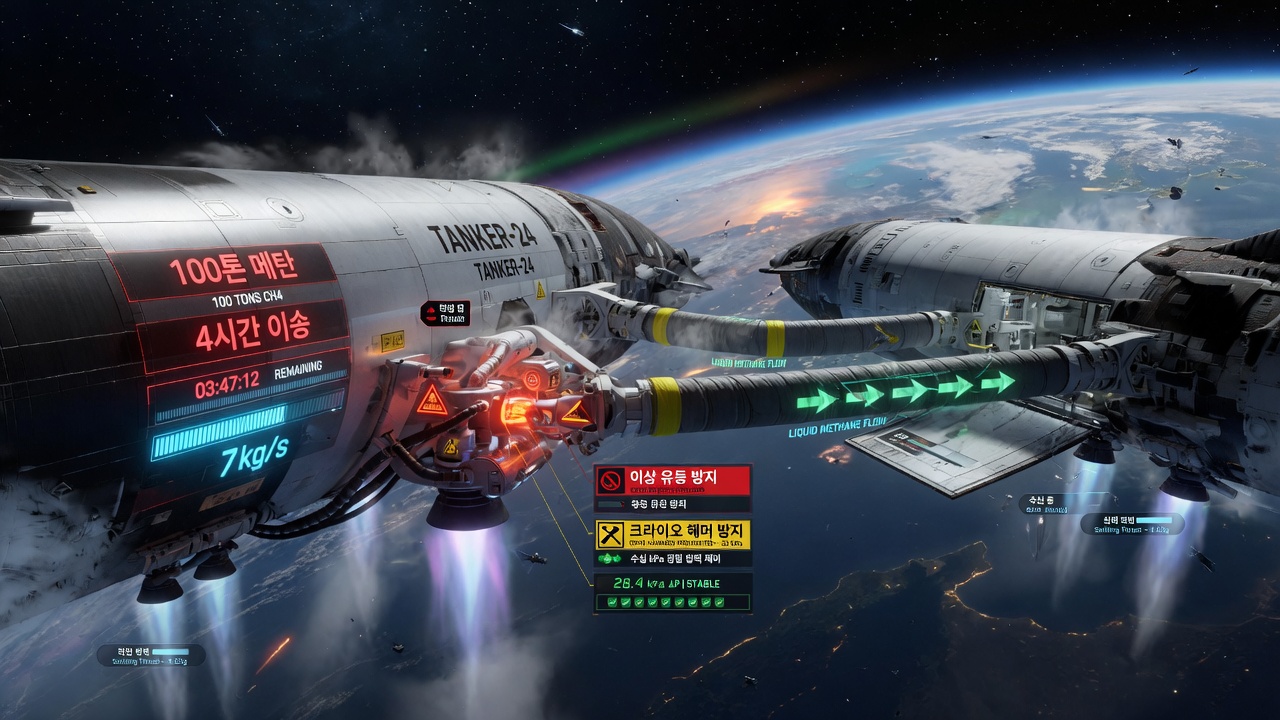

100톤의 메탄을 4시간 안에 옮기려면 약 7kg/s가 필요합니다.

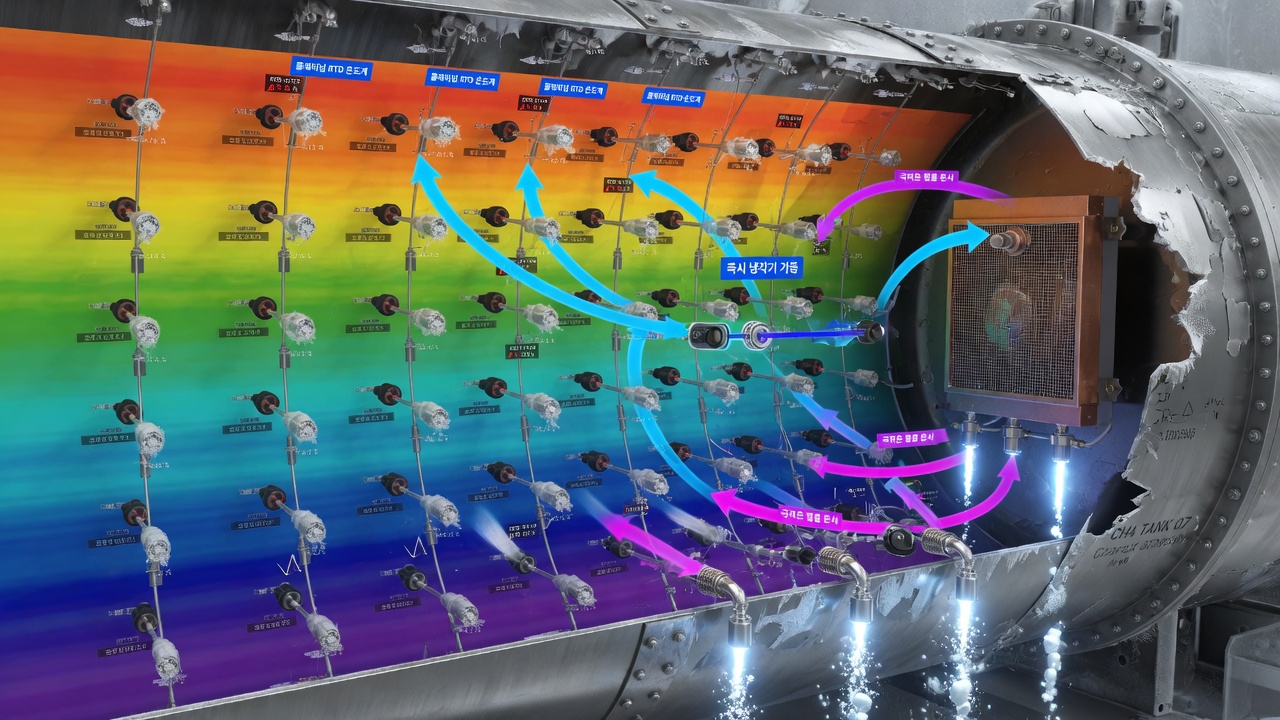

압력차를 수십 kPa로 정밀하게 제어해서 이상 유동이나 크라이오 해머 현상을 방지해야 해요. 추가로 아주 미세한 settling thrust를 지속적으로 주어 추진제를 한쪽으로 모아주는 기술도 함께 사용됩니다.이 모든 과정은 수백 개의 센서와 초당 수십 번 돌아가는 제어 루프로 움직입니다. 탱크 안에는 플래티넘 저항 온도계와 압력 센서가 그리드처럼 배치돼서 열 성층화를 0.1K 단위로 감지합니다. 온도가 조금만 올라가도 즉시 냉각기를 높이 가동하거나 극저온 헬륨을 분사해 압력을 조절해요. 도킹할 때는 라이다 3D 데이터와 고해상도 카메라를 융합해서 거리 오차를 mm 단위, 각도 오차를 0.01도 단위로 계산하고, RCS 추력기가 바로 반응해 자동으로 맞춰갑니다. 모든 시스템은 이중, 삼중화로 설계돼서 한 곳이 고장 나도 전체 미션이 실패하지 않습니다. 이 특허의 진짜 혁신은 ‘수동적 보일오프 관리’에서 ‘능동적 보일오프 제거’로의 완전한 패러다임 전환입니다.

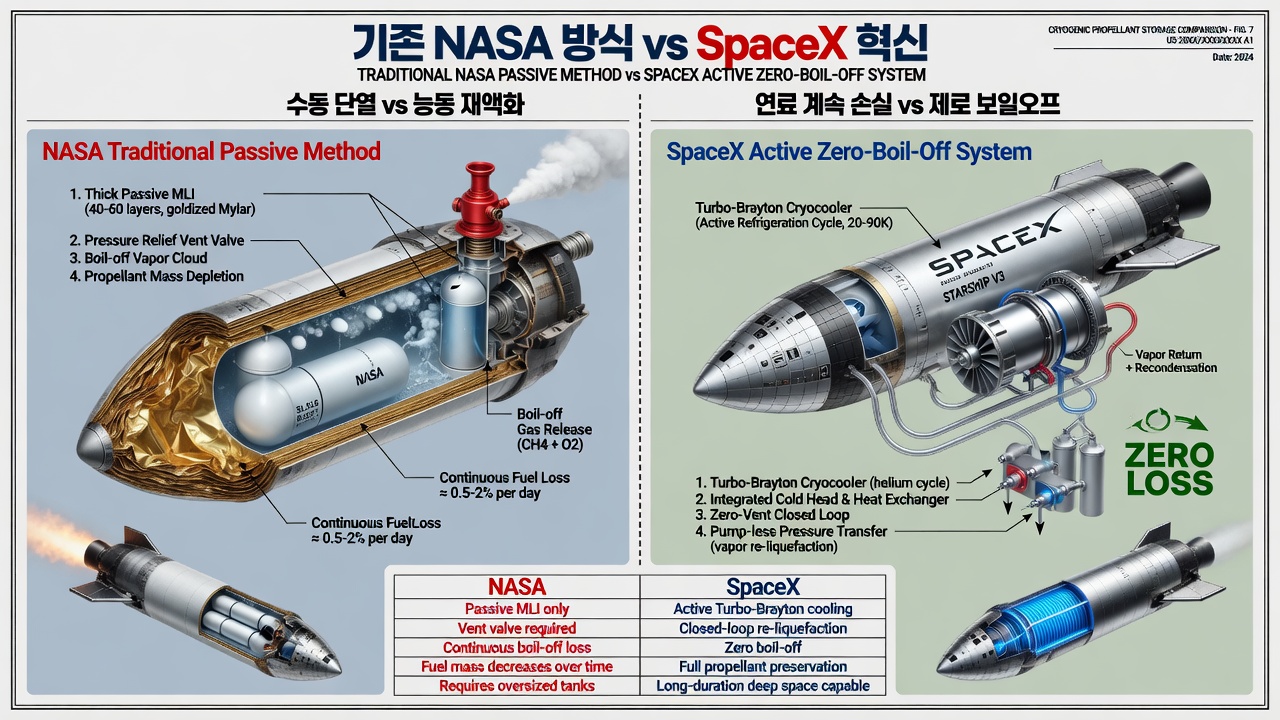

기존 NASA 방식은 대부분 단열재를 두껍게 하거나, 증발 가스를 그냥 버리는 방식이었어요. 그건 장기 임무에서 연료를 계속 날리는 구조였죠.

하지만 스페이스X는 고효율 극저온 냉각기를 직접 우주선에 넣어서 연료 손실을 이론상 제로로 만들었습니다. 또한 펌프 없이 압력차만으로 연료를 옮기는 펌프리스 방식은 시스템을 단순하고 신뢰성 높게 만듭니다.

이게 바로 스페이스X의 First-principles 설계 철학의 결정체예요.

특허는 다층적으로 보호하고 있습니다.

1. 청구항 1은 압력차 이용 무중력 이송으로, 기계식 펌프를 쓰는 경쟁사와 명확히 구분합니다.
2. 청구항 2는 능동형 제로 보일오프, 극저온 냉각기 재액화 전체를 독점 보호하는 왕관 보석입니다.
3. 청구항 3은 자율 도킹 시스템으로, 하드웨어와 소프트웨어 알고리즘까지 모두 포함합니다. 물론 아직 한계도 있습니다.

능동형 냉각기는 전력을 많이 먹어서 대형 태양광 패널이 필요하고, 장기 임무에서는 회전 부품의 신뢰성이 아직 완벽히 검증되지 않았어요.하지만 스페이스X의 로드맵은 아주 명확합니다.

2026년 ship-to-ship demo를 시작으로, 2027년부터는 궤도상에 영구적인 추진제 저장소, Propellant Depot를 건설할 계획입니다. 더 큰 냉각 시스템, 방사선 차폐, 미세 운석 방호, 심지어 핵발전까지 넣어서 여러 우주선에 동시에 급유하는 우주 허브를 만들 거예요.

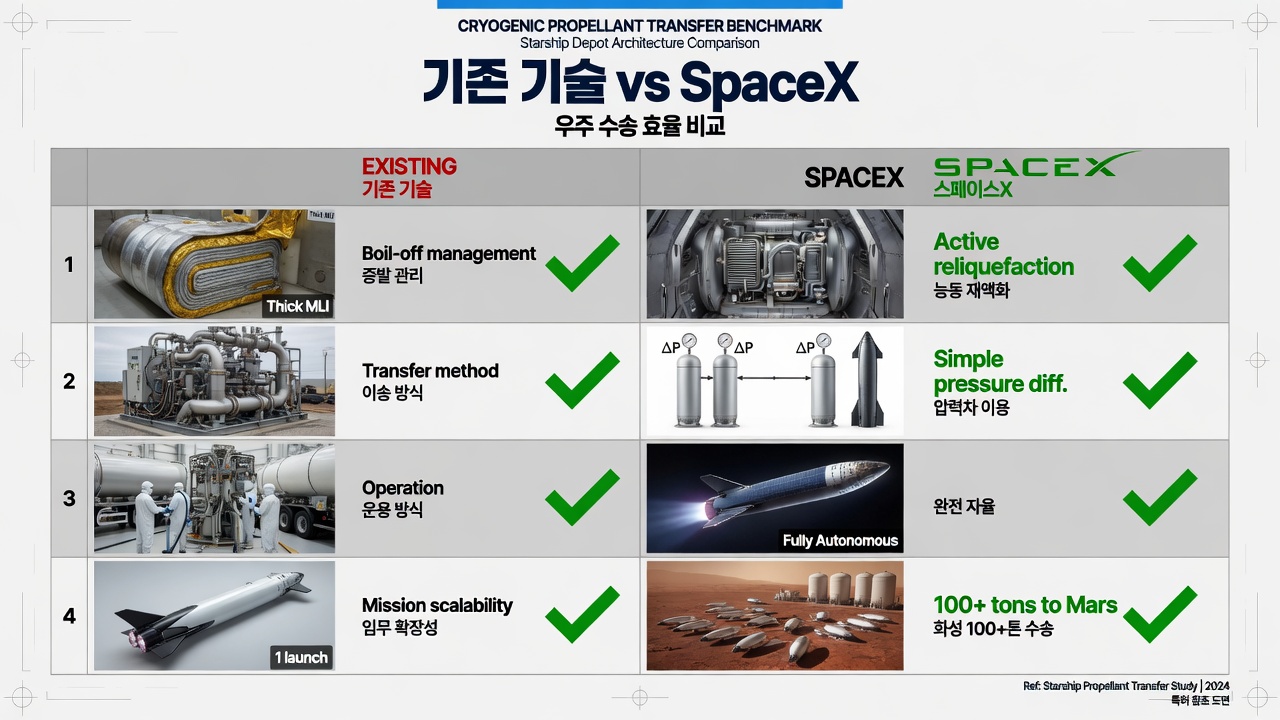

장기적으로는 달이나 화성에서 ISRU, 현지 자원으로 메탄을 생산해 지구 발사 비용을 제로에 가깝게 만드는 진짜 우주 경제 시대를 열 계획입니다. Benchmark로 한눈에 비교해 보면,

1. 보일오프 관리: 기존은 수동 단열, 스페이스X는 능동 재액화로 제로 달성
2. 이송 방식: 기존은 복잡한 펌프, 스페이스X는 단순 압력차
3. 운영 방식: 기존은 지상 의존, 스페이스X는 완전 자율
4. 미션 확장성: 기존은 단일 발사 제한, 스페이스X는 100톤 이상 화성까지 가능

이 특허는 단순한 기술이 아닙니다. 인류가 화성에 사는 시대를 여는 게임 체인저입니다.

오늘 딥다이브 여기까지입니다. 2026년 실제 데모 영상이 나오면 다시 만나요.
